アンテナの方向合わせ

このページは、ASIASAT3を例に説明しています。

まず、LNBの偏波角を下図のように概略合わせておきます。
LNBのラベル面が西を向いて、垂直になるようにします。


@ MENUを押し、[Installation]を選択してOKを押す。
A [Antenna Setup]を選択してOKを押す。
B [Asiasat3 C]を選択してOKを押す。

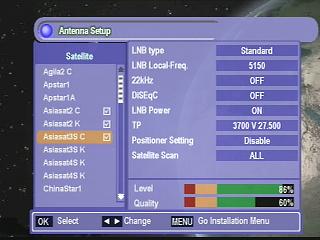

C 上の画面が現れます。
D カーソルを[TP]に合わせ、で電波が出ていそうなTPを選択する。
E ここで、画面右下の[Quality]の棒グラフが最も大きくなるように、アンテナの
   方向と仰角を合わせます。
F 最後にLNBを左右に回し、最もグラフが伸びるところに合わせます。

チューナーが電波を受け、所望の信号かどうかを判別(復調)して、その結果をグラフに表示します。そのため、チューナーが電波を受けた時と、グラフ表示との間に約2秒程度の時間差が生じます。BSのアンテナをあわせるようにアンテナを振り回すと、棒グラフが表示されないうちに、通り過ぎてしまいます。
アンテナは、極力ゆっくりと、かつ少しずつ動かすようにしてください。
